"GP822"系列自動潤滑泵是一種電機驅動齒輪泵。含"SK5"型電腦芯片控制器、液位開關、壓力開關、自動卸荷閥、溢流閥等,屬間歇工作泵。用于需周期工作的容積式定量集中潤滑系統。 油泵電機的運行時間和間歇時間均采用數碼管顯示。

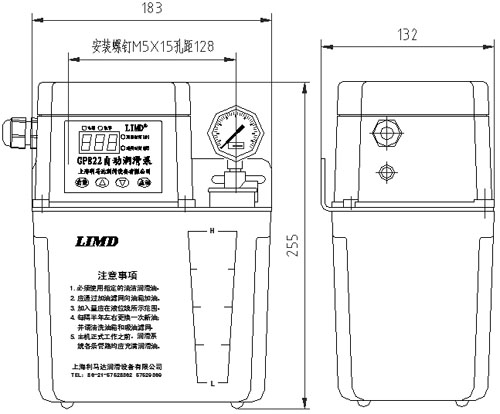

油泵外型尺寸:183X135X255.
工作電源：AC220v，50/60（Hz）; 保險絲規格：Φ5×20(1A);
額定壓力：1.8MPa；
適用潤滑介質：N32#～N68#潤滑油。
型號編制說明

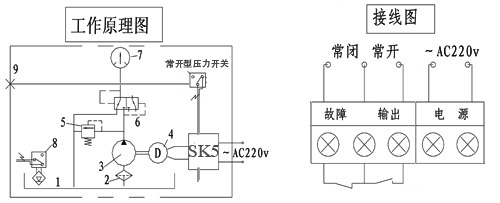

工作原理
"GP"自動泵工作原理:將間歇時間設定后，"SK5"型控制器控制電機4驅動齒輪泵3 運轉。通過吸油濾網2從油箱1吸入潤滑油，經自動換向閥6 壓送至輸出口9 輸往潤滑系統。當潤滑系統分油結束，系統壓力上升到常開型壓力開關動作壓力時,"SK5"型控制器控制收到通態信號，即指令油泵電機延時運轉5秒鐘停止。期間系統壓力繼續上升，穩定到溢流閥5的調定壓力。停止泵油，自動換向閥6 在差壓信號的作用下恢復至左位機能，溝通主管路卸荷通道。系統壓力經自動換向閥6 快速卸荷到油箱。額定壓力由調壓閥5控制，壓力表7 顯示。液位開關8隨時檢測油位，當油位低于下限位置時，油泵即發出故障報警，輸出聯控信號等。當油位超過下限時，油泵恢復正常工況，故障報警消失。
使用與調整
1.參考"電氣接線圖"將交流220伏電源接到兩只黑色的接線端子上。左邊三只綠色接線端子為聯控信號輸出。用戶需要聯控主機時可選用其中的一副無源觸點（常開或常閉），當碰到故障無源觸點即改變狀態（通態或斷態）。不需聯控則不用取此聯控信號。接地線須連在電機外殼上。
2.只要接通電源，"電源燈"常亮（綠色）；油泵電機處于運轉狀態，"運行燈"閃爍（綠色）；油泵電機處于停止運轉時，"間歇燈"閃爍（黃色）；"故障燈"（紅色）閃爍且數碼管顯示"LLL"時表示油箱內油位低于下限位置，需馬上添加同一牌號清潔的潤滑油；"故障燈"（紅色）閃爍且數碼管顯示 "EEE"時表示系統壓力不足或壓力卸壓不完善或壓力開關本身失效，須馬上查找故障源并予以排除，否則油泵不會恢復正常功能。
3.按下"點動按鈕"，油泵電機即運轉；松開即停止運轉。油泵碰到任何不正�，F(xiàn)象，只要按下"復位鍵"，油泵即恢復到最近一次設置的工況運行。按下"調時增加"或"調時減少"鍵，5 秒鐘后綠色的"運行燈"和黃色的"間歇燈"同時閃爍，表示處于調時狀態，數碼管的數字連續地增加或減少。當出現目標值時即松手，數字即固定下來。5 秒鐘后退出調時狀態（綠燈、黃燈不同時閃爍）。
4.油泵只需設置"間隔時間"，而泵油時間會根據系統所帶的分配器多少、潤滑油粘度、環境溫度高低等情況自動調整，不需要人工設置。
5.設置某一"間隔時間"，油泵通電后即進入泵油狀態：綠色"運行燈"閃爍、數碼管的數值連續增加（順計時）。停止泵油（即處于間歇等待狀態）：黃色燈閃爍、數碼管從原設置值開始一秒一秒遞減（倒計時）。
6.系統壓力由溢流閥控制。順時針旋擰壓力閥調接螺釘，壓力升高；反之，壓力降低。出廠時均已調好（1.8～2.0 MPa）且鎖緊。用戶一般不要隨意調節。
|
