“GS702”系列自動潤滑泵是一種電機驅動齒輪泵。含“SK5”型電腦芯片控制器、液位開關、壓力開關、溢流閥等,屬間歇工作泵。用于需周期工作的抵抗式集中潤滑系統。油泵電機的運行時間和間歇時間均采用數碼管顯示。

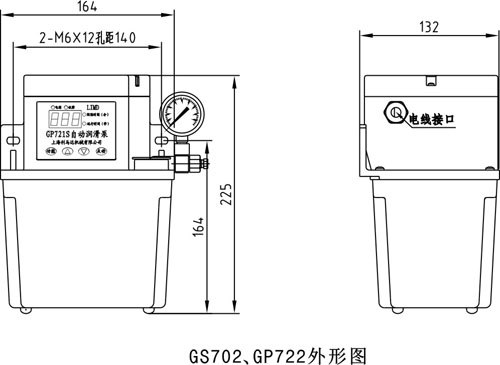

油泵外型尺寸:164X132X225.
工作電源：AC220v，50/60（Hz）; 保險絲規格：Φ5×20(1A);
額定壓力：0.8MPa；
油箱容積：1.5L；
適用潤滑介質：N32#～N68#潤滑油。

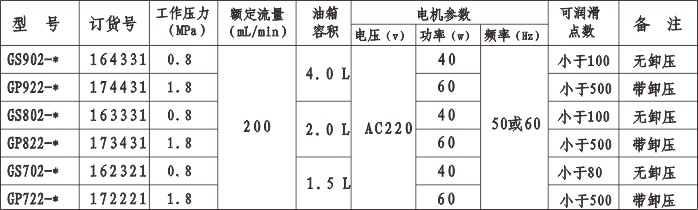

型號編制說明
工作原理

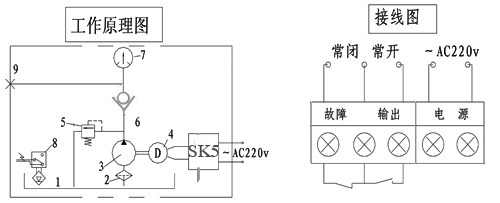

“GS”自動泵工作原理:將間歇時間和運行時間設定后，“SK5”型控制器控制電機4驅動齒輪泵3運轉。通過吸油濾網2從油箱1吸入潤滑油，經單向閥6壓送至輸出口9輸往潤滑系統。工作時間到，油泵即進入間歇等待狀態，計滿間歇時間設定值，又進入泵油狀態。周而復始，直至斷電，下次通電時，系統記憶原工作參數；油泵額定壓力由調壓閥5控制，壓力表7 顯示。液位開關8隨時檢測油位，當油位低于下限位置時，油泵也發出報警聲，輸出聯控信號等。數碼管顯示"LLL"。當油位高過下限時，油泵恢復正常工況，故障報警消失。
使用與調整
1.參考“接線圖”將交流220伏電源接到兩只黑色的接線端子上。左邊三只綠色接線端子為聯控信號輸出。 用戶需要聯控主機時可選用其中的一副無源觸點（常開或常閉），當碰到故障時， 無源觸點即改變狀態（通態或斷態）。不需聯控則無須取此聯控信號。
2.只要接通電源，“電源燈”常亮（綠色）；油泵電機處于運轉狀態，“運行燈”閃爍（綠色）；油泵電機處于間歇等待狀態時，“間歇燈”閃爍（黃色）；“故障燈”（紅色）閃爍且數碼管顯示“LLL”時表示油箱內油位低于下限位置，需添加同一牌號清潔的潤滑油。
3.按下"點動按鈕"，油泵電機即運轉；松開即停止運轉。油泵碰到任何不正常現象，只要按下"復位鍵"，油泵即恢復到最近一次設置的工況運行。
4.調整“間歇時間”（“運行時間”）的方法：按下“調時增加”（“調時減少”）鍵，5 秒鐘后綠色的“運行燈”和黃色的“間歇燈”同時閃爍，表示處于調時狀態，數碼管的數字連續地增加或減少。當出現目標值時即松手，數字即固定下來。5 秒鐘后退出調時狀態（綠燈、黃燈不同時閃爍）。
5.設置好某一“間隔時間”和“運行時間”后，油泵數碼管以倒計時方式顯示。綠色“運行燈”閃爍表示處于泵油狀態；黃色燈閃爍表示處于間歇等待狀態。
6.系統壓力由溢流閥控制。順時針旋擰壓力閥調接螺釘，壓力升高；反之，壓力降低。出廠時均已調好（0.8 MPa）且鎖緊。用戶一般不要隨意調節。
|
